Dans le sous dossier « Configuration » nous trouvons la configuration du matériel. Ci-dessous, nous pouvons voir les références :
- De l’alimentation (BMX CPS 2010)
- De la CPU (BME P58 3020)

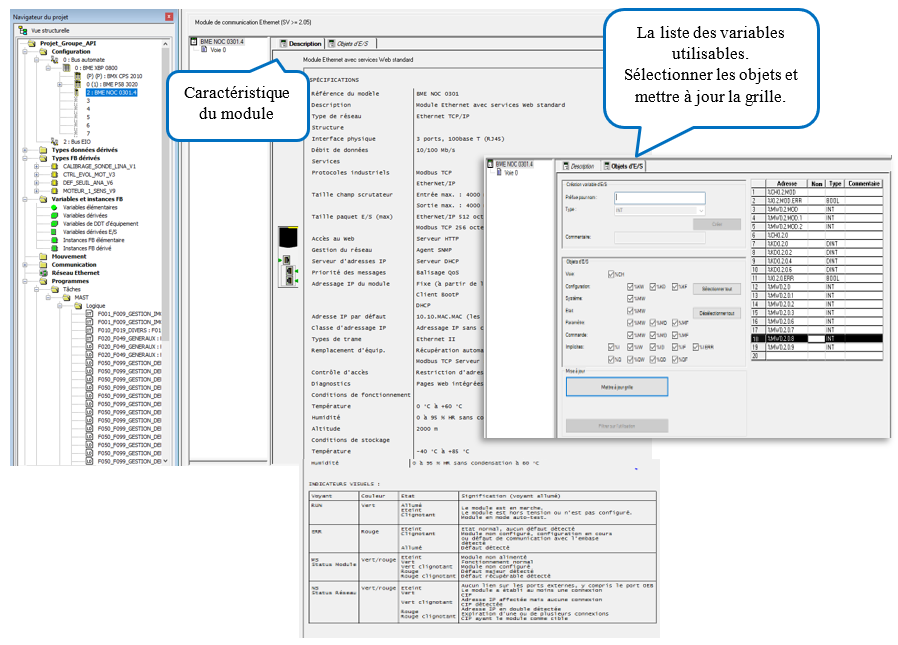

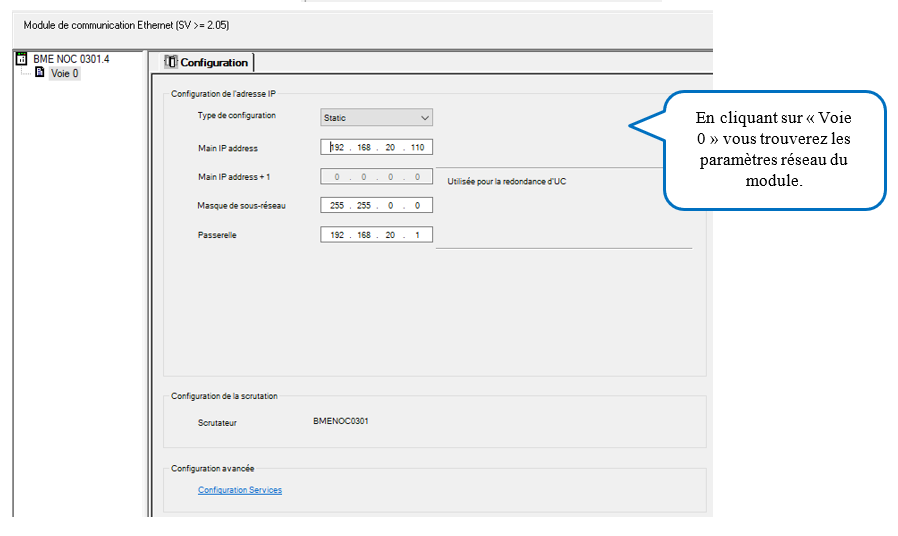

- Du module Ethernet (BME NOC 0301.4) : Dans notre application, ce module permet de se raccorder à la passerelle ASI qui recueille les données des capteurs et à la passerelle STB qui recueille les entrées et sorties déportées. Il est donc nécessaire de configurer le DTM qui permet d’obtenir les variables de ces deux composants.

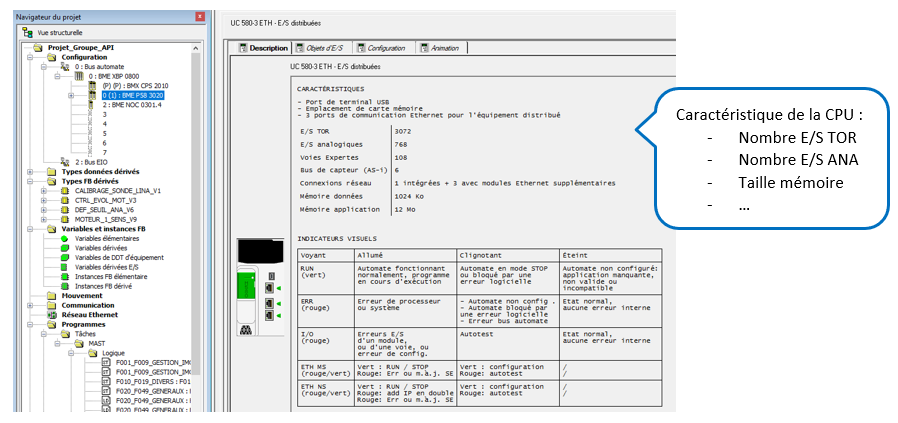

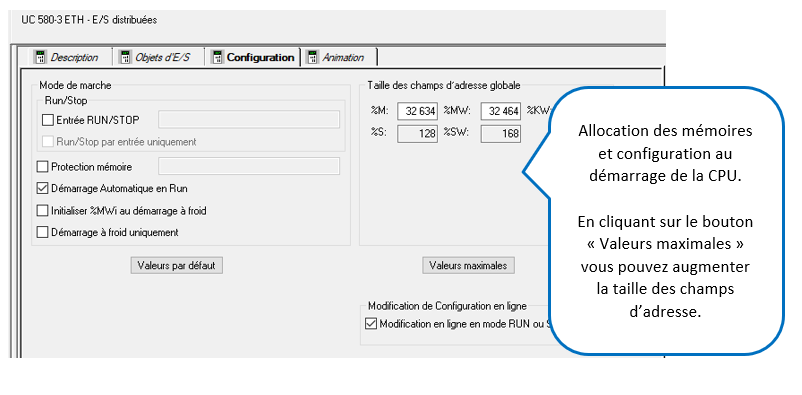

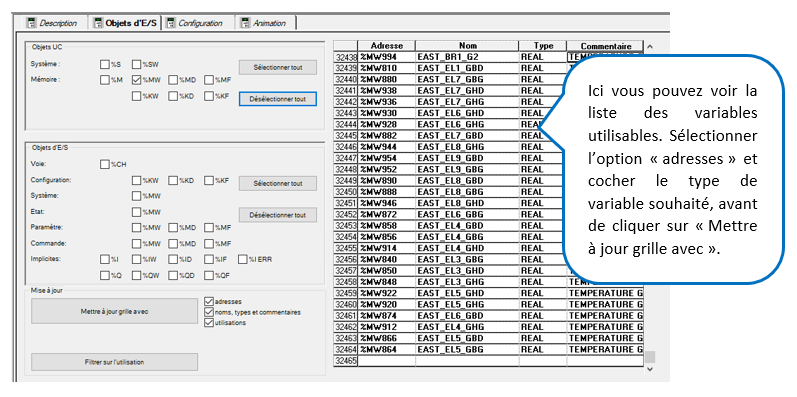

En double cliquant sur la CPU, vous obtiendrez les trois onglets suivants :

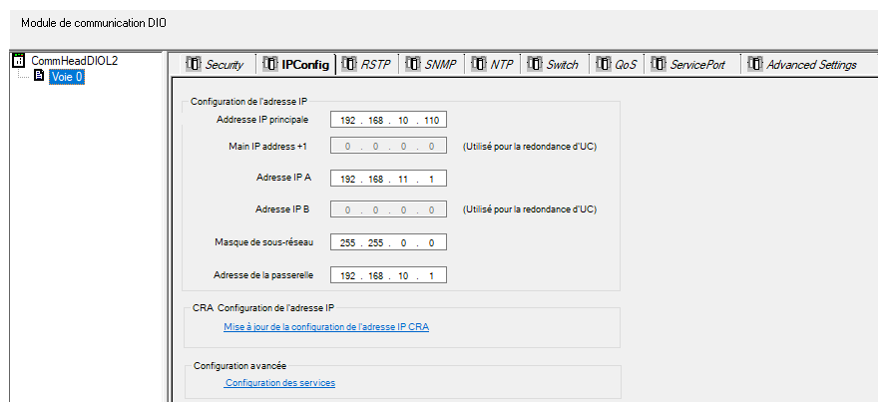

En cliquant sur « Voie 0 », vous pourrez configurer les paramètres réseau de la CPU

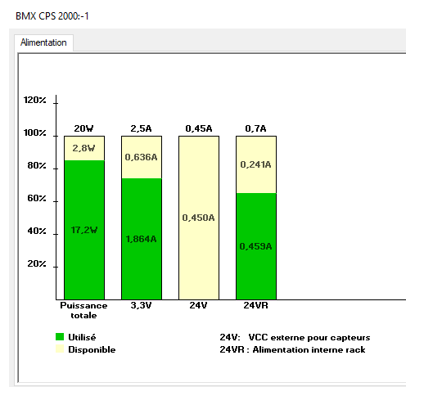

Il est possible de voir si notre alimentation est bien dimensionnée en faisant un clic droit sur l’image de la CPU et en sélectionnant l’option : « Bilan de l’alimentation et des E/S… ».

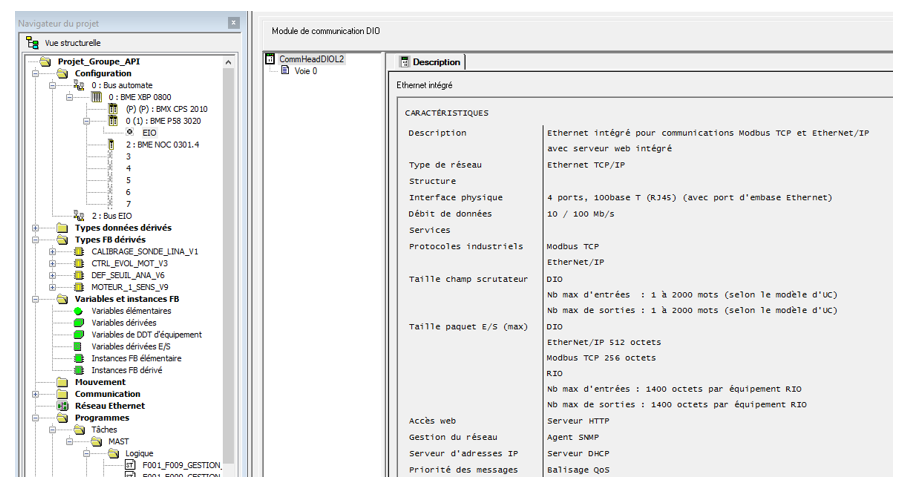

En cliquant sur l’option « EIO » dans l’arborescence de la CPU, vous trouverez les caractéristiques du module Ethernet interne à la CPU.
En double cliquant sur le module Ethernet, vous obtiendrez les deux onglets suivants.
